中級MiberryとVolumioでオーディオサーバー

Miberry

MigerryはWhiteBoxがオーディオプレーヤーの技術者とコラボレーションして作ったオリジナルのRaspberry PI 2 B用のボードです。

設計者から一言が届いておりますのでご紹介します。

後述するVolumioではHifiBerry互換機に見えます。ハードウェアの指定ではHifiberryを指定してください。

MiBerryからの出力は、アンプ付きのスピーカーで十分聞くことができます。
素晴らしい音源と、最高に使いやすいVolumioとの組み合わせを楽しんでみませんか？

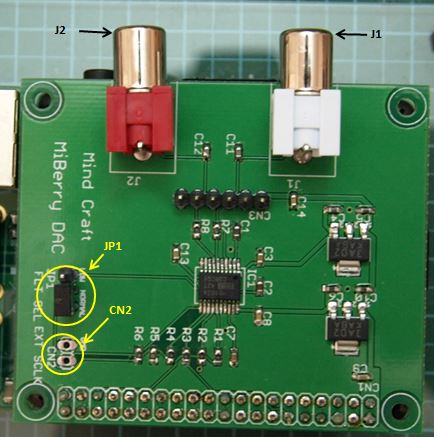

ボードは以下のようになっています。

• J1:左チャンネル出力
• J2:右チャンネル出力
• JP1:フィルター切り替え用ジャンパー(出荷時：NORMAL)
• CN2:外部マスタークロック入力（未使用です。使う場合、R5を外してピンヘッダーをつけてください。）

取り付け方法

• 付属スペーサーをRaspberry Piの取り付け穴４箇所に取り付けます
• Raspberry Piの40ピンのピンヘッダーにあわせてMiBerry DACの40ピンソケットを差し込みます
• 付属のネジでスペーサーを固定します
• ピンジャック出力からアンプ出力を繋ぎます

オーディオソフトVolumio

Volumioはコンピューターをオーディオプレーヤー、サーバーにするためのオープンソースソフトウェアです。
Raspberry PIにかぎらず、さまざまなコンピューターで動かすことができます。

コンセプトのひとつに普通の人が５分でスタートできることを目指しているだけあって、とても扱いやすくできています
といって機能が少ないわけではありません。

• Raspberry PIに接続されたUSBストレージ（USBメモリー、USB外付けHDD)のファイルの再生
• NAS（SMB/NFS)上のファイルの再生
• ネットラジオの再生
• DLNA対応
• AirPlay(Apple)の対応
• さまざまなコントロールインターフェース

  • webブラウザー
  • ipad,iphone, itunse(Airplay、つまりappleのデバイスを音源としスピーカーになる)
  • MPDクライアント
  • DLNAクライアント
• 幅広いハードウェアのカバー

  • i2C接続のDAC
  • Wolfson Audio Card
  • IrBerryDAC
  • HifiBerry DAC
  • USB DAC
  • HDMI オーディオ出力
  • アナログオーディオ出力
• 有線無線LAN対応

とくにAirPlay対応はiPhoneをお持ちの方はすごく便利です。Volumioを好きなようにコントロールできます

Volumioの入手

Volumioはこちらからダウンロードします。

このダウンロードファイルはちょっと特殊でマイクロSDのイメージファイルです。
そこでツールを使ってお手持ちのマイクロSDカードに展開する必要があります。
以下がVolumioで推奨されている手順です。 (弊社ではVolumioイメージを書いた4GB SDカードを実費でおわけしております。)

Windowsの場合

1. Win32DiskImaerをこちらからダウンロードします。
2. どちらのzipファイルも展開しておきます。
3. Win32DIskImager.exeを右クリックして「管理者権限で実行」をします。
4. MicroSDカードをPCに差し込みます。
5. 対象SDカードか間違いないことを確認して、書き込みを実行します。
6. 完成です

Macの場合

1. 対象SDカードにあるファイルを消すか、ディスクユーティリティで”消去”しておきます。
2. ターミナルウィンドウをひらきます
3. "df -h"と入力してみます。接続されているディスクを見るコマンドです。
4. SDカードをさしこみます
5. もういちど、"df -"を入力してみます。SDカードのディスクが発見されるはずです
   通常 /dev/disk6s1 などという形式です。
6. いったん、それをマウントからはずします。コマンド形式は"sudo diskutil unmount /dev/disk6s1"
7. イメージを書き込みます。コマンド形式は"sudo dd bs=1m if=/Users/****.img of=/dev/disk6"となります。注意点はマウントされている時はdisk6s1などですが、アンマウントしたデバイスの指定は後ろの記号を外すことです
8. 少しかかってコマンドが終了したら
9. マウントからはずします。コマンド例"sudo diskutil eject /dev/disk6"
10. SDカードの完成です

Miberryの設定

SDカードをRaspberry Piにさしこんでブートします。数分、お待ちください。
LAN内にパソコンとRaspberry Piが接続されていれば、
http://volumio.local/
とブラウザーのURLを指定すると、次の画面が現れるはずです。
(もし、wifiで接続したい場合はVolumioから設定可能ですから、最初だけ有線LANで接続してください。)

(蛇足ですが、Volumioはデバイスの発見にAvahiとかBonjourと呼ばれる技術を使っています。よくあるようなHostsに書け、ipアドレスを書け、はありません。万が一見つからない場合の手っ取り早い解決策はiTunesをインストールすることです。)

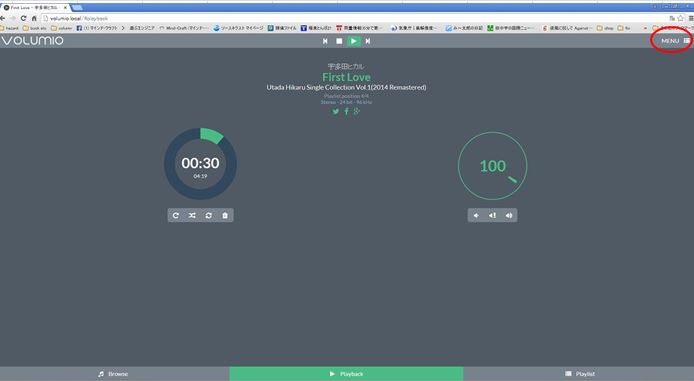

"Menu"をクリックします。

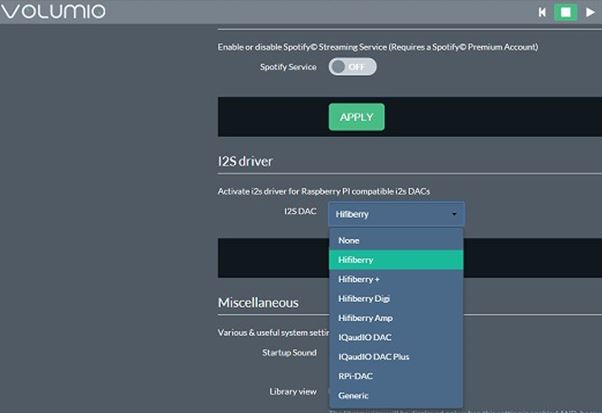

"SYSTEM"をクリックし、"I2S DRIVE"の項目をみつけます。

"HifiBerry"を選んで、"APPLY"をクリックします。

"Menu"に戻って、"Playback"を選んでください。

MPD Configuration中で"Volume Control mixer"で"Hardware"を選んで"Save Change"をクリックします。

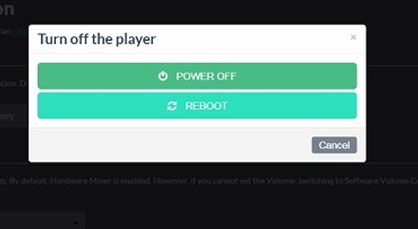

"Menu"に戻って、いったん"Turn off"で"REBOOT"を選び、再起動します。

これでMiberryのVolumioへの設定は終了です。

スマホからコントロールできる！

fing(iphone版、Android版をインストールしてください。

WiFiを使う

当然ですが、Volumioを動かしているLinuxがドライバーをもっているWiFiアダプターしか動作しません。できるだけポピュラーなものを選んでください。

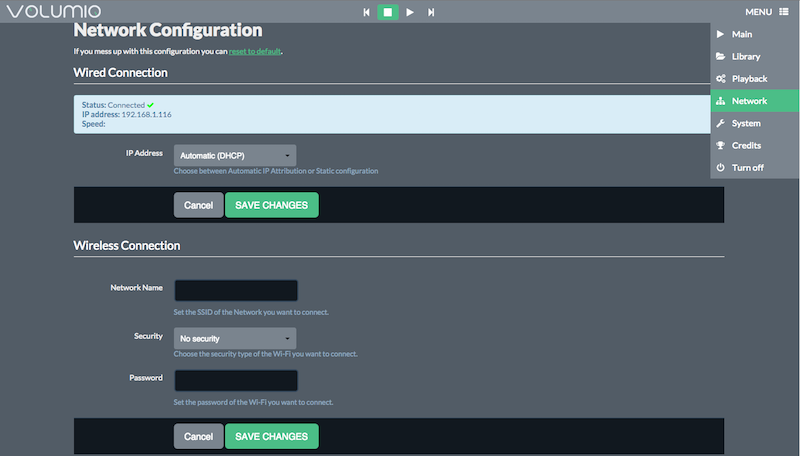

最初は有線でつないでいると思いますが、以下の画面の"Wireless Connection"部分にWiFiの情報を登録してください。
それでLANケーブルを抜いて再起動すると繋がるはずです。
